電冰箱制冷系數測量實驗裝置

發布時間：2021-12-18 丨 瀏覽次數：

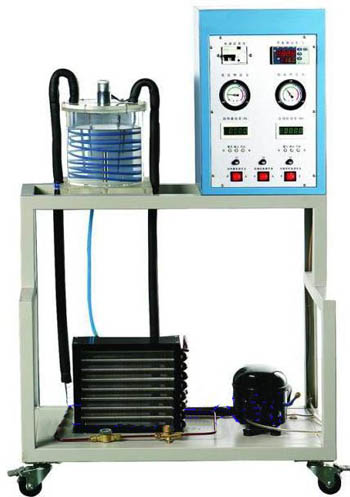

HYZLXS-1型 電冰箱制冷系數測量實驗裝置

一、產品概述
“電冰箱制冷系數測量實驗裝置”是研究小型制冷系統的制冷原理和制冷系數的測定方法，本裝置綜合應用了一些熱學的基本知識，如熱力學定律：等溫、等壓、絕熱、循環等過程，以及焦耳—湯姆孫定律。通過實驗，加深學生對熱學基本知識的理解。

二、裝置特點
1.安全保護：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護
2.直觀性好：裝置頂部布裝制冷系統，可直觀展示制冷系統結構
3.閉環控制：采用自動控溫系統（PID自動控制技術）
三、技術性能
1.輸入電源：單相三線AC220V±10%  50Hz
2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m
3.裝置容量：＜500VA
4.重    量：100kg
5.制冷劑類型：R12
6.外形尺寸：96cm×53cm×110cm
四、基本配置
1.交流電源
單相三線220V交流電源供電，經漏電保護器，通過啟、停開關控制總電源。
2.測量儀表
(1)數顯功率表2只（精度0.5級）
分別測量加熱功率和壓縮機功率。通過鍵控、數顯窗口實現人機對話的智能控制模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質，并可以貯存、查詢15組功率和功率因數的測試結果數據。
(2)數顯溫度表1只（精度0.5級）
采用PT100傳感器，測量范圍-50℃～+150℃
功能：① 用于測量冷凍室的溫度
      ② 用于控制冷凍室的溫度（采用PID自動控制技術）
(3) 真空壓力表2只（精度2.5級）
量程為-0.1MPa～1.5MPa和-0.1MPa～3.5MPa，分別實時測量制冷系統低壓側壓力和高壓側壓力。
3.制冷系統
包括壓縮機、冷凝器、干燥過濾器、毛細管、有機玻璃圓柱體、紫銅管繞制的蒸發器、加熱器、馬達和攪拌器等。
五、實驗項目
1.制冷系統的認識及原理
2.電冰箱制冷原理的研究
3.電冰箱制冷系數的測量
