ETC不停車收費實訓臺

發布時間：2021-12-10 丨 瀏覽次數：

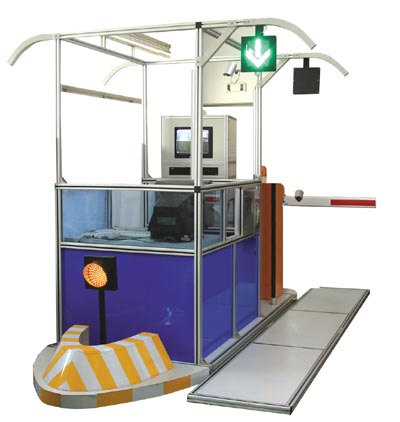

HYZNJT-7型ETC不停車收費實訓臺

一、主要功能：

能實現ETC 不停車收費系統集成、設備維護。

二、技術規格：

1.電源具有漏電保護、過載保護、短路保護功能；

2.工業級收費設備；

3.模擬真實的高速公路ETC 收費系統工作環境和工作流程；

4.有 OBU 讀/寫模塊、車輛檢測模塊、控制模塊、數據交換模塊、計費模塊、統計模塊等；

5.有高速公路模擬車道及不同車型的模型小車；

6.具有常見的設備故障設置功能；

7.二次開發協議和接口；

8.具有ETC 交通數據采集及報表分析等功能

三、設備購成：

1.ETC車道控制器工業控制機，串口≥6 個，10/100/1000M 電口≥2 個；Intel 酷睿ｉ5 及以上；內存 4G DDR3 1333 及以上；硬盤≥250G，SATA 接口，帶有減震保護措施；加固型工業機箱，具有抗腐蝕性、抗沖擊性、耐磨損性、良好散熱性，，環境保護條件IP53；具有視頻圖像捕獲卡、視頻分配器和字符疊加器（卡）；至少 16 路（8 入 8 出）數字量 PCI 接口 I/O 板，應附光電隔離保護以減少雷電及高能涌浪的沖擊；內置至少 2 個 USB 接口； 19"液晶顯示器；安裝正版 WinXP 專業版或正版 Win7 專業版操作系統， 滿足四川省聯網收費系統要求的防病毒軟件； 各板卡應提供相應 windows 版本的驅動；視頻圖像捕獲卡應支持 VFW 驅動；在滿足以上功能要求的基礎上預留 2 個以上 PCI 插槽。

2. ETC天線（RSU）符合 GB/T 20851-2007《電子收費專用短程通信》系列國家標準、交通部《收費公路聯網收費技術要求》 、 《收費公路聯網電子不停車收費技術要求》等標準規范；內置至少 4 個符合 ISO/IEC 7816 標準的 PSAM 卡槽；具有通過上位機接口進行免拆卸在線程序和應用更新的功能；提供應用層服務原語接口、通訊協議和設備調用動態庫；載波頻率：信道 1：5.830GHz；信道 2：5.840GHz；占用帶寬：≤5MHz； 頻率容限：±10×10^-6；最大等效全向輻射功率：≤+33dBm； 雜散發射：≤-36dBm/100kHz (30～1000MHz)； ≤-40dBm/1MHz(2400～2483.5MHz)；≤-40dBm/1MHz(3400～3530MHz)； ≤-33dBm/100kHz(5725～5850MHz)； ≤-30dBm/1MHz(其它 1～20GHz)；鄰道泄漏功率比：-30dB；天線半功率角：水平面半功率波瓣寬度小于 38°；垂直面半功率波瓣寬度小于 45°；天線極化：右旋圓極化；調制方式：ASK；編碼方式：FM0；位速率： Downlink:256kbps Uplink: 512kbps；位時鐘精度：±100×10-6；RSU 接收靈敏度：≤-70dBm；位誤碼率(B.E.R.)：＜10×10-6；典型交易時間：≤270ms（PBOC 電子錢包） ；通信接口：RS232/RS485/USB/以太網；平均無故障時間：≥50,000 小時；工作溫度：-20℃ ～ +70℃；相對工作濕度：10％～95％。靜電：8kV；振動：符合 GB/T 2423.13；沖擊：符合 GB/T 2423.6；防雷：抗 4kV10/200μs 雷擊；

3.ETC天線立柱，立柱Ф125*60*6800（mm）,橫梁Ф80*35*2600（mm）

4.ETC天線基礎，1400*1200（mm）

5.ETC車道運行狀態顯示屏，紅黃綠三色LED點陣顯示屏；顯示點陣應不低于32×128， 點間距不大于12mm， 顯示屏不小于384mm×1536mm，平均發光強度≥8000cd/m

2 ；在距離該顯示屏100m處清晰分辨顯示內容； 通訊接口：RS232/RS485 標準接口；工作電壓：AC 220×（1±10%）V/ 50×（1±4%）Hz；不銹鋼箱體，防護等級不低于 IP65； MTBF≥15000 小時；工作溫度：-20℃～+70℃；相對工作濕度：≤98%。

6.費額顯示器， LED 點陣費額顯示器，可視距離遠，強光下能清晰可讀； 顯示的內容可通過用戶軟件進行控制，可顯示漢字、英文字母、數字；全屏至少可顯示 4 行，每行 8 個漢字；顯示點陣 64×128，點間距 4.75mm，平均發光強度≥4000cd/m2； 帶紅綠通行燈；帶黃色聲光報警器；通訊接口：RS232/RS485 標準接口；工作電壓：AC 220×（1±15%）V/ 50×（1±2%）Hz；不銹鋼箱體，防護等級不低于 IP65； MTBF≥15000 小時；工作溫度：-20℃～+70℃；相對工作濕度：≤98%。

7.費額顯示器安裝基礎,600*600*600（mm）

8.車檢器，車檢器應有人工復位按鈕；頻率：3 級以上可調；靈敏度：4 級以上可調：高 0.02%L/L，次高 0.05%L/L，中低 0.1%L/L，低 0.5%L/L；使用壽命大: ≥5,000,000 輛次；工作溫度：-40℃～+85℃；

9.高速自動欄桿機，工作電壓：AC 220×（1±10%）V/50×（1±4%）Hz；抬桿時間≤0.6s；落桿時間≤0.7s；欄桿臂長度：≥3 米；平均無故障起落次數：≥1000000 次； 壽命：≥5000000 次；工作溫度：-20℃～+70℃；相對工作濕度：≤98%；防護等級不低于 IP55；防護等級：≥IP55 級。

10.高速自動欄桿機基礎，600*600*800（mm）

11. ETC車道攝像機，彩色攝像機；傳感器類型：1/2"CCD 逐行掃描；制式：PAL； 最低照度： 0.1Lux @(F1.2，AGC ON)；水平解析度：≥540TVL；信噪比＞52dB；白平衡：自動，手動；電子光圈；鏡頭接口：C/CS；視頻信號輸出：1.0VP-P 75Ω；自動光圈類型：直流或視頻驅動；鏡頭：1/2 英寸自動光圈光學鏡頭；鏡頭焦距：f=6~12mm；工作溫度和濕度：-10℃~+60℃，濕度≤90%（無凝結）

12.ETC車道攝像機基礎，600*600*600（mm）

13.字符疊加器，(75ΩBNC接口，1路輸入，1路VDM輸出，1路環出，RS-232接口)

14.車道控制器機柜，(防護等級IP65，放車道控制器及天線控制器)

15.線圈，線圈切割時應避免出現小于 45 度的銳角，避免在線圈范圍內有板塊交接、伸縮縫、切割縫；線圈電纜由截面積不小于 1.5mm2 的多股銅導線構成， 應用于超低壓電路(AC32V 以下)；埋設后的環形線圈絕緣電阻：>500MΩ（DC500V 時） ；自回轉范圍：70～1000μH；濕度：≥95%，無冷凝。

16. RS232/485轉換器，(光電隔離)

17.控制電纜，(RVVP 3×1.5mm2)

18.控制電纜，(RVVP 3×2.5mm2)

19.控制電纜，(RVVP 4×1.5mm2)

20.控制電纜，(RVVP 8×1.5mm2)

21.網絡電纜，(STP-5)

22.視頻同軸電纜，(SYV-75-3)

23.配電電纜，(VV-1kV 3×4)

24.線管，(DN50)

25.接地線，(RVV 1×4 mm2)

26.信號避雷器，(Imax：5KA，8/20μs)

27.視頻防雷器，(Imax：5KA，8/20μs)

28.電源防雷器，(Imax：5KA，8/20μs)

29.安裝輔材，含膠帶，扎帶，視頻頭等

30.收費應用軟件(ETC系統收費軟件)，中創

31. ETC系統調試(包括軟硬件調試)，中創
