HYLY-2型樓宇智能安防布線實訓系統（工程型）

發布時間：2023-11-14 丨 瀏覽次數：

　　一、系統概述

　　HYLY-2型樓宇智能安防布線實訓系統(工程型)系統是為職業院校和教育培訓機構研制的樓宇智能安防布線實訓考核設備，系統根據智能樓宇工程中安防布線系統的特點，針對對講門禁、室內安防、周邊防范、視頻監控、巡更等系統的安裝、布線與調試進行設計，強化學生對安防布線系統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力，適合樓宇智能化設備安裝與運行、物業管理、安保相關專業的教學和培訓。

　　系統以建筑模型為結構基礎，包括智能大樓(小區)和管理中心兩部分，智能大樓(小區)可模擬智能大樓的安保房間，也可模擬智能小區的安保房間。在此系統進行項目訓練，可檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。

　　二、系統結構與組成

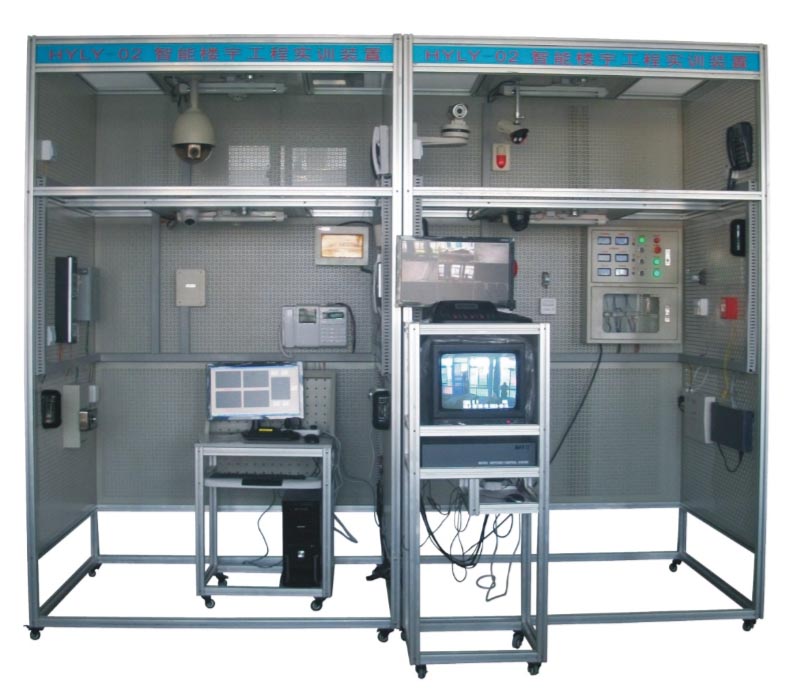

　　樓宇智能安防布線實訓系統采用模塊化設計，由建筑模型、對講門禁子系統、室內安防子系統、周邊防范子系統、視頻監控子系統、巡更子系統等組成。

　　建筑模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建筑模型分為智能大樓(小區)和管理中心兩部分，智能大樓(小區)設有單元門和單戶窗，實現智能小區對講門禁系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。

　　管理中心實現安保區域的集中監控和管理，安裝有管理中心機、視頻監控柜、監控計算機等典型管理設備。

　　在智能大樓(小區)內安裝煙感探測器、紅外探測器、玻璃破碎探測器、振動探測器、門磁、紅外對射和巡更點等。智能大樓(小區)的房間窗戶裝有幕簾探測器，實現室內安防與周界防范功能。

　　在管理中心區域和安保區域內，安裝典型監控器材(半球攝像機、紅外攝像機、槍機、一體化球形攝像機等)，實現關鍵區域視頻監控，設有兩臺監視器，其中一臺為17寸液晶監視器，另一臺為14寸CRT監視器。

　　系統中的各模塊既可單獨調試、運行，也可通過接線和配置，進行聯動實訓。功能區域之間采用工程橋架實現系統連接。

　　三、技術參數

　　輸入電源：單相三線～220V±10% 50Hz

　　工作環境：溫度-10℃～40℃ 相對濕度≤85%(25℃)海拔<4000m

　　裝置容量：≤1.0kVA

　　外型尺寸：3120mm×1580mm×2310mm

　　安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準

　　四、實訓項目

　　1、智能建筑安防布線的實施

　　2、對講門禁系統安裝、接線與調試

　　3、室內安防與周界防范系統安裝、接線與調試

　　4、視頻監控系統安裝、接線與調試

　　5、巡更系統安裝與調試

　　6、系統運行維護

　　......

　　詳細資料備索
