通用電工電子實驗與技能實訓考核裝置

發布時間：2020-12-09 丨 瀏覽次數：

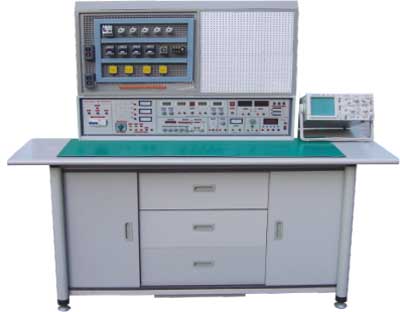

HYKL-825B型 通用電工電子實驗與技能實訓考核裝置

 一、概述：

       本實驗與實訓綜合裝置即能完成“電工學”“電工原理”“電子技術”等課程實驗，又能完成“電工技能訓練”“電工實訓”“電力拖動控制線路與技能訓練”“電子技能訓練”等課目的實訓，還可擴展PLC可編程控制、變頻技術等課程實驗實訓。實驗部分在九孔萬能通用實驗板上完成，可完成交直流、振蕩、磁路電路、運算放大器、整流電路、交直流放大電路、數字邏輯電路等實驗項目。電工實訓考核部分在網孔板上完成，接近工業現場，動手能力強，實訓方法靈活，能完成“工具及儀表的使用”“電工基本技能訓練”，“電動機的安裝維護與故障處理”，“電動機基本控制線路的安裝、調試與維修”，“常用生產機械電氣控制線路的故障分析與處理”等實訓考核項目。電子技能實訓改革傳統實驗室實訓教學模式，通過基本操作技能和三十幾類實用新型電路的制作、調試，使學生掌握電子產品的工作調試、掌握焊接和電路組裝工藝技能。該裝置適用高等、中等、職校及技校現有實驗室更新換代或新建擴建實驗室的理想產品。

二、特點：

1、即能完成電工、電子實驗又能進行電工、電子實訓考核，大大節省實驗用房，節省管理人員。

2、實驗部分元件盒體透明，直觀性好，盒蓋與盒體采用較科學的壓卡式結構，維修拆裝方便。元件盒在九孔萬能實驗板上任意插接成實驗電路，方法靈活，使學生所學知識靈活運用、快速掌握。

3、實訓部分在網孔板上完成，操作方便、靈活，更換便捷，接近工業現場，易擴展實訓功能或開展新實訓項目。

4、實驗實訓項目豐富，裝置功能齊全。

5、設有電壓型電流型漏電保護器，并有單片機自動全程監控裝置過載或短路，一旦發生即可自動切斷電源，故障排除后方可再次啟動工作電源。能確保設備和操作者安全。

6、參考標準為一室12臺學生臺，1臺教師臺，用戶可根據學生人數酌情增減，教師臺即能演示又能分別控制學生臺的工作電源。

三、技術性能：

1、工作電源：三相四線（或三相五線）～380V±5%  50Hz

2、溫度：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1KVA

4、重量：200Kg

四、功能構成

1、電源及參數：

1.1輸入電源：三相四線電源，輸入時信號燈亮

1.2電源輸出：總電源開啟后，按下啟動按鈕，三相四線交流電源輸出，有450V交流電壓表指示輸出電壓。有0/1開關單獨控制三相電源的輸出。

1.3可調交直流電源：0～240V連續可調交流電源輸出，有表指示。輸出電流2A，同時有0-250V直流電源輸出（配備一臺0.5KVA單相調壓器）

1.4雙路恒流穩壓電源：具有過載及短路保護功能，二路輸出電壓都為0-30V，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。輸出電流為2A，具有電流值預設功能。電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。

1.5直流穩壓電源：固定+5V，電流0.5A。

1.6低壓交流電源：輸出2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V電源，電流1.5A。

2、安全保護：設有電壓型和電流型漏電保護器，并有單片機自動控制全程監控裝置過載或短路，自動切斷總電源，故障排除按下復位按鈕后方可再次啟動電源，確保操作者和設備安全。

3、函數信號發生器（正弦波、三角波、矩形波）

3.1頻率范圍：5Hz到550KHz分五個頻段。

3.2 頻率指示：由Hz表直接讀出。

3.3電壓輸出范圍：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz

三級衰減：0db，20db，40db，具有連續細調

矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度連續可調

三角波：5Hz-250KHz＞1V

4、單次脈沖源：每撥一次鈕子開關可輸出一對正負脈沖。

5、計數脈沖：0.5Hz-300KHz，頻率連續可調。

6、音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。

7、直流數顯毫安表一只，采用ECL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。

8、智能型真有效值交流電流表一只

由單片機主控測試電路構成全數顯和全測程交流電流表一只，通過鍵控、數顯窗口實現人機對話功能控制模式。能對交流信號（20-20KHz）進行真有效值測量，測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。同時能對數據進行存儲、查詢、修改（共15組，掉電保存）。

9、智能型功率、功率因數表

由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲15組測量數據，供隨時查閱。

五、全室構成與配備（以參考標準：1臺教師臺，12臺學生臺為例）

1、實驗實訓屏12個，每臺學生臺配備1臺，材質為鐵質雙層亞光噴塑，左邊為網孔板，右邊為九孔萬能實驗板。下部為電源、信號及控制單元。

2、操作桌：鋁林結構，桌面為防火、防水、耐磨高密度板。共12張，一桌二座，桌面配備一塊膠皮板保護桌面，桌體下部為元件儲存柜，放置元器件。

3、教師臺1臺：由實驗實訓演示屏、桌、學生用電源成控制器組成，即可作實驗實訓講解演示又能分別控制學生臺的工作電源以提高安全系數。

4、器材配備（以參考標準：1臺教師臺，12臺學生臺即25座為例）： 配置清單請來電索取。

六、參考實驗實訓項目

（一）實訓部分：

A：電工部分

1．低壓驗電筆的使用

2．滅火器的操作方法（教師演示）

3．口對口人工呼吸法和胸外心臟壓擠法急救的掌握

4．常用工具的使用與識別

5．常用導線的連接和絕緣的恢復

6．電烙鐵的拆裝與焊接技能訓練

7．電工識圖訓練

8．電工布線工藝

9．日光燈電路的按裝接線

10．單相電度表直接接線電路安裝

11．單相電度表經電流互感器的接線電路安裝

12．配電板安裝

13．室內配線

14．室內照明電路安裝

15．萬用表轉換開關的使用和讀數

16．交流電壓的測量

17．直流電壓、直流電流的測量

18．電流表、電壓表的安裝

19．電阻的測量

20．兆歐表、鉗形電流表接地電阻測定儀的使用

21．單相功率、功率因數的測量

22．三相四線有功電度表的安裝接線

23．三相四線有功電度表經電流互感器的安裝與接線

24．常用開關繼電器拆裝  25．交流接觸器的拆卸與組裝

26．常用啟動器的結構觀察與檢測

27．小型變壓器的制作

28．小型變壓器故障檢查與排除

29．三相鼠籠式電動機的拆裝與測試

30．三相鼠籠式異步電動機運行巡視

31．三相鼠籠式異步電動機的定期檢修

32．三相鼠籠式電動機故障分析

33．定子繞組局部故障的排除

34．單相電容式電動機繞組的拆裝

35．單相電容式電動機故障與排除

36．手動正轉控制線路的安裝與檢修訓練

37．接觸器點動正轉控制

38．具有自鎖的正轉控制

39．具有過載保護的正轉控制

40．接觸器聯鎖的正反轉控制

41．按鈕聯鎖的正反轉控制線路

42．按鈕、接觸器復合聯鎖的控制線路

43．按觸器控制Y-△降壓控制

44．X62-W型銑床主軸與進給電機的聯鎖控制

45．時間繼電器控制Y-△降壓起動控制

46．C620-1型車床控制線路的模擬安裝

47．直流電動機的拆裝訓練（教師演示）

48．直流電動機的檢修訓練（教師演示）

B：電子實訓：

1．常用儀器儀表的使用

2．常用電子元器件的識別與檢測

3．電烙鐵拆裝與電子錫焊技能訓練

4．印刷線路板的制作

5．三端集成穩壓直流電源的制作

6．串聯型直流穩壓電源的制作

7．低頻信號電壓放大器的裝配與測試

8．具有負反饋信號放大器電路的制作與測試

9．文式橋振蕩器的焊接與調試

10．電池電壓監視電路的制作與測試

11．電子催眠器電路的制作

12．模擬“知了”電子電路的制作實訓

13．實用聲控、光控節電照明燈的制作與實訓

14．電子驅蚊器線路的制作實訓

15．保護視力定時器線路  16．語音報警喇叭的制作與實訓

17．邏輯測試器的制作與測試

18．正負脈沖信號的制作與測試

19．智力競賽搶答器的制作

20．水位報警器電路的制作

21．迷你閃光彩燈的制作

22．光控音樂門鈴

23．實用模擬自然風控制器的制作

24．臺燈調光電路

25．實用CMOS觸摸鎖鑰電路

26．自動充電器的制作

27．半導體收音機的組裝與調試

28．助聽器的組裝與調試

29．聲、光控樓道燈的組裝與調試

30．滅火機器人的組裝與調試

（二）實驗部分：

A：電工實驗

1．電工測量儀表的使用　　　　　　　

2．常用元件的識別與檢測　　　　　　

3．線性元件與非線性元件的伏安特性

4．電源的外特性　　　　　　　

5．電位值、電壓值的測定　　　　

6．電流表和電壓表的擴程　　　　　　　

7．基爾霍夫定律的驗證　　　　

8．驗征楞次定律

9．迭加原理與互易定理的驗證　　　　　

10．戴維南定理與諾頓定理的驗征　　　　

11．電壓源與電流源的等效變換　　　　　

12．受控源特性的研究　　　　　　　　　

13．一階電路實驗　　　　　　　　　　　

14．二階電路的過渡過程

15．研究LC元件在直流和交流電路中的特性

16．負載獲得功率的條件

17．交流電路參數的測量

18．正弦交流電路中RLC元件的特性

19．RL及RC串聯電路實驗

20．RLC串聯諧振電路

21．日光燈電路的連接及功率因數改善

22．三相負載的星、三角接法

23．三相電路及功率的測量

24．R-C選頻網絡的研究

25．二端口網絡研究　

26．單相變壓器實驗　　　　　　

27．互感電路實驗

28．三相異步電動機的使用與起動

29．三相電動機繼電接觸控制的基本電路

30．三相電動機Y-△起動控制實驗

31．三相電動機的順序控制實驗

32．三相電動機能耗制動控制實驗

33．簡單的電路　　　　　　　　　　　

34．電路中各點電位與參考點的選擇　　

35．電阻的串聯　　　　　　　　　　　　

36．電阻的并聯　　　　　　　　　　　　

37．電阻的混聯　　　　　　　　　　　　

38．電阻分壓器電路　　　　　　　　　　

39．全電路歐姆定律　

40．電橋的應用與平衡條件　　　　　　

41．節點電壓法　　　　　　　　　　　

42．回路電壓法　　　　　　　

43．支路電流法　　　　　　　　　　　　

44．RCL并聯電路　　　　 　　　

45．串聯電路　　　　　　　　　

46．變壓器結構及工作原理　　　　　

47．基爾霍夫第一定律　　　　　　　　　

48．基爾霍夫第二定律　　　　　　　　　

49．日光燈電路原理　　

50．擴大電壓表量程　　　　　　　　　

51．擴大電流表量程

52．RC電路的過度過程　　　　　　　 　

53．RL過渡過程　　　　　　　　　　

54．電容的串聯電路　　　　　　　　　

55．電容的并聯電路

56．電容器的充放電

57．電容器在交直流中的作用

58．條形磁鐵在線圈中的運動

59．電容的混聯

60．純電阻、電感、電容電路

61．磁耦合線圈的順串

62．磁耦合線圈的反串

63．歐姆表的工作原理

64．雙聯開關二地控制

65．用示波器觀察磁滯回線

66．磁路歐姆定律

67．兩線圈的互感及同名端

68．互感耦合

69．提高功率因數的方法

70．單相電路功率的測量

71．收錄機電源電路

72．濾波電路

73．電阻與溫度的關系:用伏安法測出燈絲

在不同電壓下的阻值。

74．三相異步電機閘刀控制正轉實驗

75．具有過載保護的控制線路

76．按鈕控制的正反轉控制線路

77．接觸器控制星一三角降壓起動控制線路

B：電子實驗

1．晶體二極管的特性及檢測 　　　　　　

2．晶體三極管輸入輸出特性

3．低頻小信號電壓放大器

4．直接耦合兩級放大器

5．RC耦合兩級放大器

6．負反饋對放大器性能的影響

7．變壓器耦合推挽功率放大器

8．互補對稱推挽功率放大器(OTL)

9．單相半波整流

10．單相全波整流

11．單相橋式整流

12．單相橋式整流濾波

13．單結晶體管特性

14．單結晶體管觸發電路

15．晶閘管簡單測試及可控整流電路

16．場效應管測試

17．串聯型穩壓電壓

18．差動放大電路的研究

19．集成運放參數的測試

20．集成運放減法電路

21．集成運放加法電路

22．集成運放積分電路

利用上述44項實驗元器件也可完成面實驗

45．P-N結單向導電特性

46．三權管ICBO的測量電路

47．三極管ICEO的測量電路

48．三極管電流放大    　

49．三極管的VA特性             　

50．帶負載的單級小信號電壓放大

51．電壓負反饋偏置電路

52．分壓式電流負反饋偏置電路

53．用熱敏電阻穩定工作點

54．用二極管穩定工作點

55．分析Ce對低頻特性的影響

56．共基極放大實驗電路         　

57．共集電極放大實驗電路

58．共源極基本放大電路

59．場效應管自給偏壓放大電路

60．場效應管分壓式自偏壓電路

61．場效應管共漏極電路

62．場效應管共柵極電路

63．單管阻容放大電路

64．基本直流放大電路

65．用電阻提高后級發射極電位

66．用穩壓管提高后級發射極電位

67．變壓器耦合放大電路

68．甲類功率放大電路

69．乙類功率放大電路

70．串聯電流負反饋

71．串聯電壓負反饋電路

72．并聯電壓負反饋電路

73．并聯電流負反饋電路

74．兩級放大電路中的負反饋

75．射極輸出電路

76．自舉射極輸出電路

77．用電容衰減高頻電壓　　　　　　　

78．用負反饋消除自激振蕩

79．電池監視電路

80．場效應管、三極管組成放大電路

81．PNP-NPN直接耦合放大電路

82．共基共射放大電路

83．晶體管開關作用

84．液位光電控制

85．簡單的溫控電路

86．模擬光控簡易路燈自動開關電路

87．RC移相振蕩器

88．雙T選頻網絡

89．雙T選頻網絡組成的振蕩器

90．變壓器反饋式振蕩電路

91．場效應管變壓器反饋式振蕩電路

92．防盜報警電路

93．串聯型晶體振蕩電路

94．互補音頻振蕩訊響器

95．報警訊響器

96．音樂門鈴電路

97．電子報警器電路

98．差動放大電路的基本形式

99．電子門鈴電路

100．準互補對稱電路

101．三管OTL互補對稱電路

102．長尾式差動放大電路

103．差動輸入單端輸出

104．單端輸入雙端輸出

105．單端輸入單端輸出

106．雙電源式長尾差動放大電路

107．差動式放大器實驗電路

108．具有恒流源的差動放大電路措施

109．單端輸出差動放大電路的溫諷分析

110．閃光器電路

111．運算放大器的基本接法

112．電流差動式運放用作交流比例放大

113．Vos的簡易測量方法

114．Aos的簡易測量方法　　　　　　　

115．Aod的簡易測量方法　　　　

116．共模抑制比Cmrr的簡易測試

117．共模輸入電UIcm的簡易測試

118．Yopp的簡易測試

119．SR的測量方法

120．基本同相放大接法

121．運放構成的LC振蕩器

122．電熱杯調溫電路

123．引到反向端輸入調零措施

124．引到同向端輸入調零指施

125．為使電值不致過大的接法

126．利用三極管的基極電流實現Ios的溫度補償

127．利用T型網絡提高等效反饋電阻  　

128．使互補管工作在甲乙類擴大輸出電流的措施

129．對電容負載進行校正時措施　　　　

130．反相輸入保護措施

131．同相輸入保護措施  　　　

132．利用穩壓管保護器件   　　　　　

133．電源極性錯接的保護  　　　

134．電源啟動瞬間過壓保護　　　　

135．二極管檢波電路     　　　 　

136．利用PN結的溫度系數測量溫度的電路原理

137．雙二極管限幅器

138．反相運放基本電路   　　　

139．可變比例放大      　　　

140．同相運放基本電路  　　　

141．電壓/電流變換電路 　　　

142．電流/電壓變換電路  23．集成運放微分電路

24．集成運放文氏正弦波振蕩器

25．電容三點式振蕩器

26．電感三點式振蕩器

27．集成穩壓電路

28．無穩態電路（多諧振蕩器）

29．施密特觸發器

30．集成與門邏輯功能測試

31．集成非門電路邏輯功能測試

32．集成或門電路邏輯功能測試

33．集成與非門邏揖功能測試

34．CMOS門電路的測試

35．基本RS觸發器

36．JK觸發器

37．D觸發器

38．555時基電路的應用（方波發生器)

39．二一十進制計數器

40．二一十進制8421譯碼器

41．加法器

42．減法器

43．用集成與非門構成單穩態觸發器

44．組合邏輯電路

143．電壓跟隨器       　　　

144．差動放大基本電路  　　　

145．運算放大器的差動輸　　　     　

146．反相輸入求和運算    　　　

147．同相輸入求和運算

148．雙端輸入求和運算

149．基本積分電路

150．EG考濾泄漏阻對的積分運算電路　

151．提高積分時間常數的措施

152．快速積分電路

153．模擬一階微分方程電路

154．模擬二階微分方程電路

155．基本微分電路

156．實用微分電路

157．利用間接方法得到近似微分

158．基本對數運算電路

159．利用三極管的對數特性組成對數運算電路

160．反對數放大的基本電路

161．Vo正比于VxVy電路

162．簡單的過零此較電路

163．具有滯迥特性的比較電路

164．雙限比較電路

165．利用二級管作為上限檢測幅度選擇電路

166．雙限三態比較電路

167．下限檢幅選擇電路

168．基本采樣保護電路

169．RC無源網終的低通濾波電路

170．濾波電路接到組件的同相輸入端

171．濾波電路接到組件的反相輸入端

172．簡單二階RC濾波電路

173．典型RC有源濾波電路

174．兩階有源濾波電路

175．多路反饋二級有源濾波電路

176．典型二階高通有源濾波電路

177．基本帶通濾波電路

178．典型帶通濾波電路

179．用雙T網絡組成的帶阻濾波

180．輸出限幅的反相器

181．實用差值運算放大器

182．矩形波振蕩電路

183．阻容移相觸發電路

184．電熱褥調溫裝置

185．寬度可調的矩形波發生器

186．簡單的鋸齒波發生器

187．幅頻可調的鋸齒波發生器

188．單相橋式整流常用畫法電路

189．全波整流電路的反向峰值電壓

190．電容濾波電路

191．電容濾波帶電阻負載　　 　　　

192．全波整流電容濾波電路

193．RC濾波電路

194．多段RC濾波電路       　  　　

195．基本的LC濾波電路      　　　

196．T型濾波電路           　　　

197．二倍壓整流電路        　　　

198．三倍壓整流電路        　　　

199．基本穩壓管穩壓電路     　　   　

200．基本調整管穩壓電路    　　　

201．具有放大環節的穩壓電路 　　　

202．調整管穩流電路  　　　

203．電子濾波器       　　　

204．串聯穩壓電路　

205．并聯穩壓電路

206．電子催眠器　　　

207．三端集成穩壓電路

208．正電源輸出可調的集成穩壓電路

209．單相全波可控整流

210．硅穩壓管穩壓電路

211．單相半波可控整流

212．單相橋式半控整流

213．充電用硅整流器原理

214．感性負載對晶閘管的影響

215．晶閘管觸發導通試驗

216．反電動勢負載晶閘管電路

217．簡易電子調壓電路

218．測試單結管分壓比n

219．單結管振蕩電路

220．單結管觸發應用電路

221．二極管"與"門電路

222．三極管"或"門電路

223．與邏輯形象化

224．或邏輯形象化

225．非邏輯形象化

226．三極管"非"門

227．三極管"與非"門

228．三極管"或非"門

229．三扳管雙穩態電路

230．三極管單穩態電路

231．三極管多諧振蕩電路

232．置位觸發電路

233．射極耦合雙穩態

234．對稱式多諧振蕩器

235．環形多諧振蕩器

236．微分型單穩態電路

237．集成施密特電路

238．矩形波發生器

239．單脈沖電路

240．連續脈沖發生器
