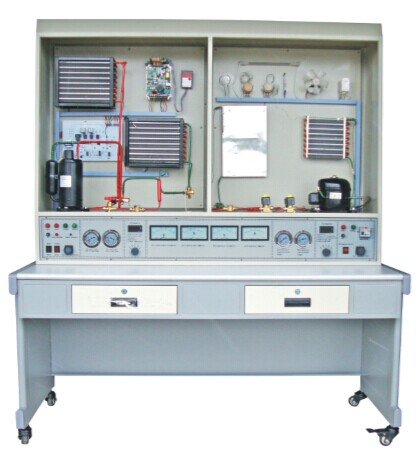

HY-9920K型 空調/冰箱制冷制熱實訓考核裝置

發布時間：2020-09-22 丨 瀏覽次數：

一、特點

1.系統集模擬空調、模擬冰箱于一體，采用真實的制冷機組，滿足實際教學

2.裝置配置了2套系統，空調系統1套、直冷式/間冷式電冰箱綜合系統1套可同時滿足對空調、冰箱實訓操作考核的要求

3.整套實訓裝置集空調、冰箱的制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊

4.實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有指針式交流電壓表、指針式交流電流表、數顯溫度表、真空壓力表、信號燈使整個熱泵分體空調系統、冰箱系統的實時工作狀態一目了然；此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分

5.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作

二、技術參數

1.輸入電源：單相三線～220V±10% 50Hz

2.裝置容量：＜1.2kVA

3.外形尺寸：1580mm×730mm×1700mm

4.制冷劑類型：空調 R22、冰箱600a

5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

三、裝置的基本裝備

本實訓裝置主要由電源控制屏、實訓桌、故障箱、測試箱等組成。

（一）PKB-01電源、儀表控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：

1.交流電源控制單元：單相三線制220V交流電源供電，交流電壓表2只 測量范圍０～250V,用于監測電網電壓，交流電流表2只測量范圍分別為０～5A、０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制

2.制冷系統壓力檢測單元：提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于測量空調、冰箱系統高、低壓側壓力

3.溫度檢測單元：提供三位半數字溫度表2只，用波段開關切換，顯示不同點的溫度變化情況

4.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。

（二）PKB-02實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，造形美觀大方；設有兩個大抽屜，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。

（三）實訓箱

1.故障箱

提供模擬空調與模擬冰箱故障箱各1個，提供常見的故障設置點，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等。空調模擬故障開關量21個、冰箱模擬故障開關量18個，滿足多點故障設置要求。

2.測試箱

提供1個空調電氣控制線路測試箱、1個直冷電冰箱電氣控制線路測試板、1個間冷電冰箱電氣控制線路測試板，通過測試箱對電氣系統進行測量、分析、排故。

五、實訓項目

初級技能實訓

1. 制冷系統專用工具的基本操作

2. 制冷系統管件焊接

3. 制冷系統的檢漏

4. 制冷系統的抽真空與充注制冷劑

中級技能實訓（設計、安裝、調試及檢修）

5. 空調系統調試

6. 直冷電冰箱系統調試

7. 間冷電冰箱系統調試

8. 冰箱制冷系統故障

9. 空調制冷系統故障

10. 電冰箱檢測與故障分析
