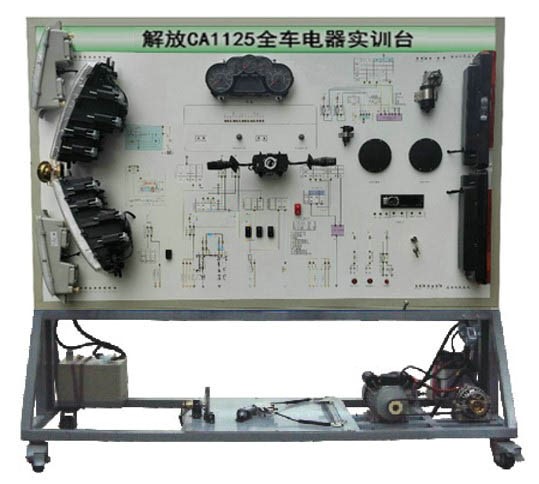

HY-QC291解放CA1125全車電器實訓臺

發布時間：2025-04-06 丨 瀏覽次數：

一、產品簡介

  解放CA1125全車電器實訓臺以ca1125j全車電器實物為基礎，展示全車電器系統的結構組成和工作過程。適用于中高等職業技術院校，軍事院校和汽車培訓機構及司訓大隊的教學培訓之用。能夠滿足各類院校對ca1125j全車電器系統的理論和實踐相結合的教學需要。本實訓臺功能齊全、操作方便、安全可靠。

二、結構組成

汽車部件包含：燈光系統、儀表系統、起動系統、充電系統、轉向信號系統、喇叭、空調系統、室內燈系統、門控燈、雨刮系統、音響系統等。

設備臺架包含：一體式設備框架，數據檢測區，實物安裝區、設備故障設置區、工作臺、一體式工具箱、充電驅動電機、蓄電池、電源總開關等組成。配套設備使用說明，實訓指導資料、產品合格證、保修卡。

三、實訓項目：

燈光系統零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓

儀表系統零部件認知、結構組成、線路測量故障診斷與排除、、拆裝等實訓

起動系統零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓、

充電系統零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓

信號及喇叭零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓

雨刮系統零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓

音響系統零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓

四、能特點：

1、動態運行功能：操作各個系統開關，各個系統均可正常工作，包含所有全車電器及電控系統。各單元可以獨立或整體工作，控制各個系統的故障開關可實現各個系統的故障設置，使真實的故障再現，提供考核操作。

2.顯示功能：

儀表顯示單元，實時顯示發動機的各項數據，包含燃油顯示、氣壓顯示，發電機的充電顯示等。LED燈實時顯示執行器的工作狀態。

3.檢測功能：

檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子   測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.

4.故障設置功能：

故障設置系統，在臺架的隱秘處，設有故障設置系統，根據設備實際運行的特點，設置多個故障點，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。

5.識圖功能：

控制面板采用優質鋁塑板為面板，面板繪有高清晰度系統彩色電路原理圖（與原廠電路圖相對應）， 為學員提供汽車電路的識圖、讀圖、畫圖的學習過程。

6.安全防護功能：

蓄電池與電器用電設備之間安裝總電源開關，在臺架不使用時，斷開開關，可以保護設備和蓄電池。

五、產品工藝

臺架底座采用優質鋼材焊接而成，外形經過酸洗處理，再經過高溫噴涂，使其表面光滑亮麗，耐油污，易清潔。

上箱采用鋼板激光切割，板金折彎工藝，開口整齊、無毛邊，表面無焊點。背部為三開門設計，可以全部打開，方便維修維護。

大面積工作臺，臺面為2040*300mm，可以放置教學資料，測量工具、診斷設備等。

工具箱為工作臺下面，帶有鑰匙可上鎖，方便檢修工具管理。

驅動電機為220V電源，用來驅動發電機，完成充電系統的實訓科目，帶有漏電保護器，保證教學安全。

★直流電機用于驅動發動機轉速信號裝置，來模擬發動機的轉速。轉速調節采用自主研發方波控制（100mm*56mm），轉速調整方便快速。

設備腳輪方便移動，并能隨時鎖止，保證教學安全。

六、技術參數

外形尺寸：2040mm×750mm×1900mm（長×寬×高）；

使用車型：ca1125j

動力電源：220V交流電壓；

工作電壓：24V直流電壓；

工作溫度：-50℃～50℃；

電   機:  380/1.5KW

顏    色：解放藍

蓄電池：60AH/12V（2塊）
