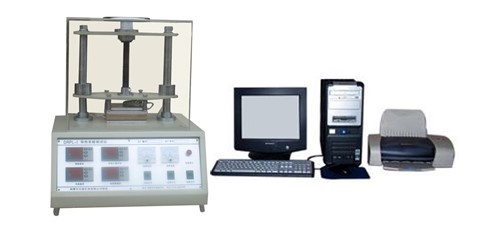

HYRGDR-7 平板熱流計法導熱系數測試儀

發布時間：2022-10-10 丨 瀏覽次數：

一、儀器概述：

1、該儀器采用國際上流行的熱流計檢測導熱系數和熱阻方法，配計算機實現全自動檢測，生成實驗報告。儀器采用在試樣一面加入穩定的熱面溫度，熱量通過試樣傳遞到冷面（室溫），測量傳遞的熱流來計算導熱系數和熱阻。

2、此測試方法簡便，快捷，重復性好。非常適用于型材等金屬材料傳熱方面的研究和開發。也可用于塑料、橡膠、石墨、保溫材料等測試，加圍框可測試粉狀、膠狀、顆粒狀材料，廣泛應用在大專院校、科研院所、質檢、廠礦。

3、本儀器參考標準：GB/T10295-2008 （絕熱材料穩態熱阻及有關特性的測定 熱流計法）及ASTM C518-04用熱流計法測定穩態熱通量和熱傳遞特性的試驗方法。

二、技術參數

1、導熱系數范圍：板狀樣0.015-5W/mk，精確度優于5％， 圓柱狀樣3-400W/mk，精確度優于5％。（需合同注明要求測試）

2、熱面溫度：室溫-99.99℃，采用高數度數顯表測溫，0.2級精度，分辯率0.01℃。

3、冷面溫度：室溫，采用高數度數顯表測溫，0.2級精度，分辯率0.01℃。

4、熱面溫控：室溫-99.99℃，采用高數度程控?cái)?shù)顯表測溫，0.2級精度，分辯率0.01℃，平板加熱器，雙向可控硅控制。

5、冷面采用強制風冷。

6、采用計算機自動測試。

7、采用WPY熱流計，熱流參數23.26w/m2*mV。

8、采用有機玻璃防風罩，可直接觀察實驗過程。

9、冷熱板傳熱面積：150×150（mm）。

10、冷熱板可調節間距：0-160(mm)。
