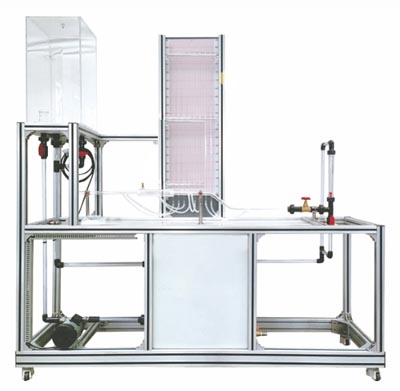

HYHGBNL-1伯努利實驗裝置

發布時間：2021-02-08 丨瀏覽次數：

一、裝置特點
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、本實驗裝置主體部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。
4、本實驗裝置可定性驗證流體在流動過程中的機械能轉化；可驗證流體連續性方程，測定直管阻力及測定點速度。
5、裝置設計可360度觀察，實現全方位教學與實驗。


二、裝置功能
1、測定分析流體流經不同位置（管徑、高度）穩定界面時的壓力變化情況。
2、了解流體在管內流動時，流體阻力的表現形式。
3、演示分析畢托管的工作原理。
4、觀察分析流體流經不穩定界面（突擴和突縮）時的壓力變化情況。
5、可根據柏努利方程分析直管沿程阻力及局部阻力的測定原理。
三、設計參數
壓力范圍：10~400 mmH2O。液體流量：100~1000 L/h；常溫、常壓操作。
五、主要設備
1、優質有機玻璃實驗管，上裝實驗逐漸增大和逐漸縮小導管內徑d=14-30mm。
2、演示板：表面噴塑鋁板，配水平坐標線。優質有機玻璃測壓管，可測定分析各測壓點的壓力變化情況。
3、循環水箱，容積：約80L。
4、優質有機玻璃高位槽，容積：約40L。
5、水泵：功率260W。
6、液體轉子流量計：100～1000 L/h。
7、管路：透明材質，壁厚≥2mm。
8、外形尺寸：1800×500×2000mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
9、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
四、裝置標準配套：
水：裝置自帶水箱，實驗時經離心泵進入實驗導管并循環使用。

電：電壓AC220V，功率200W，標準單相三線制。
實驗物料：清潔自來水。
